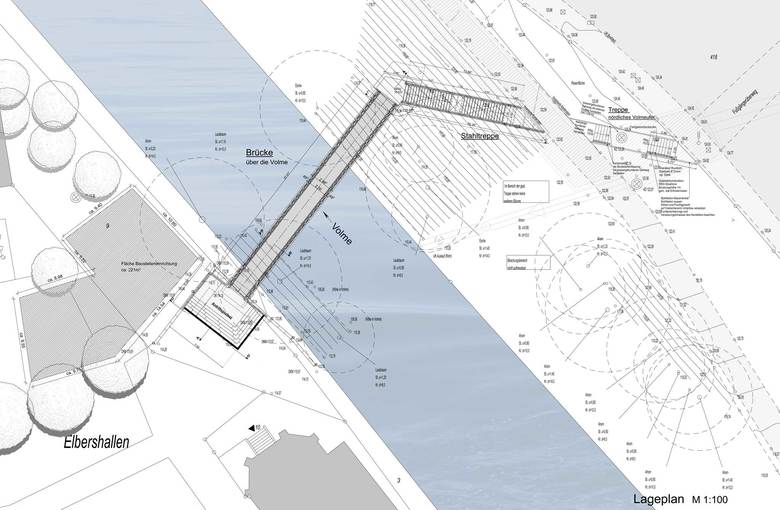

Neubau einer Fußgängerbrücke über die Volme Elbershallen/Hagen
Hagen, Germania

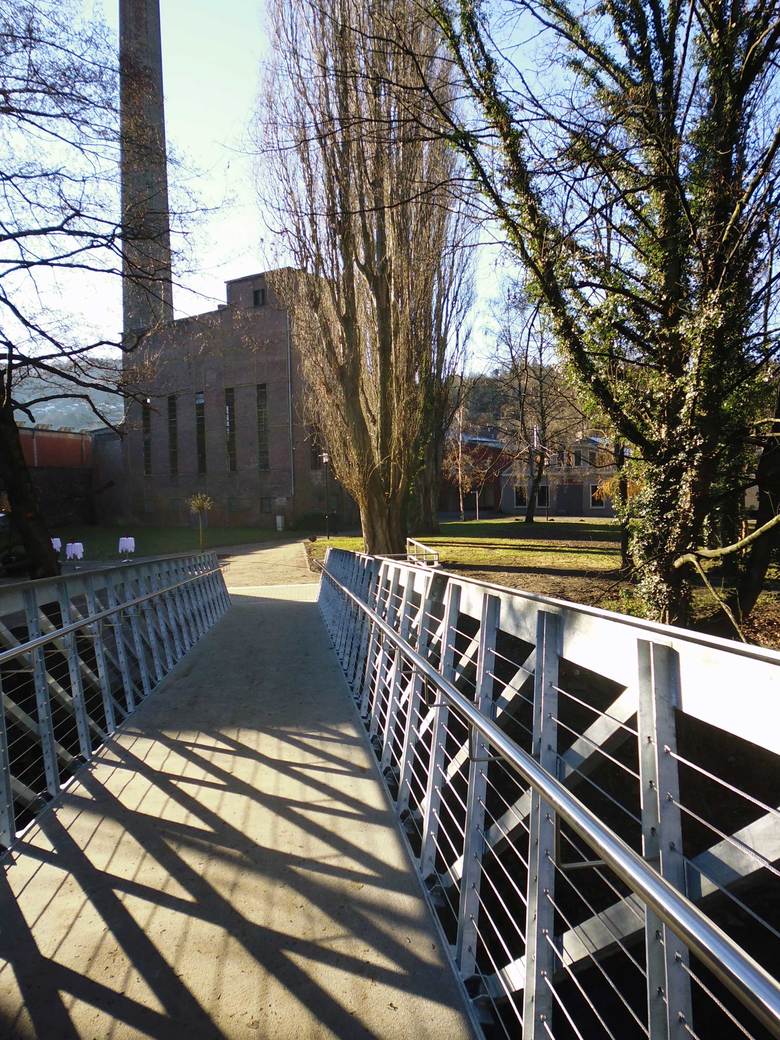

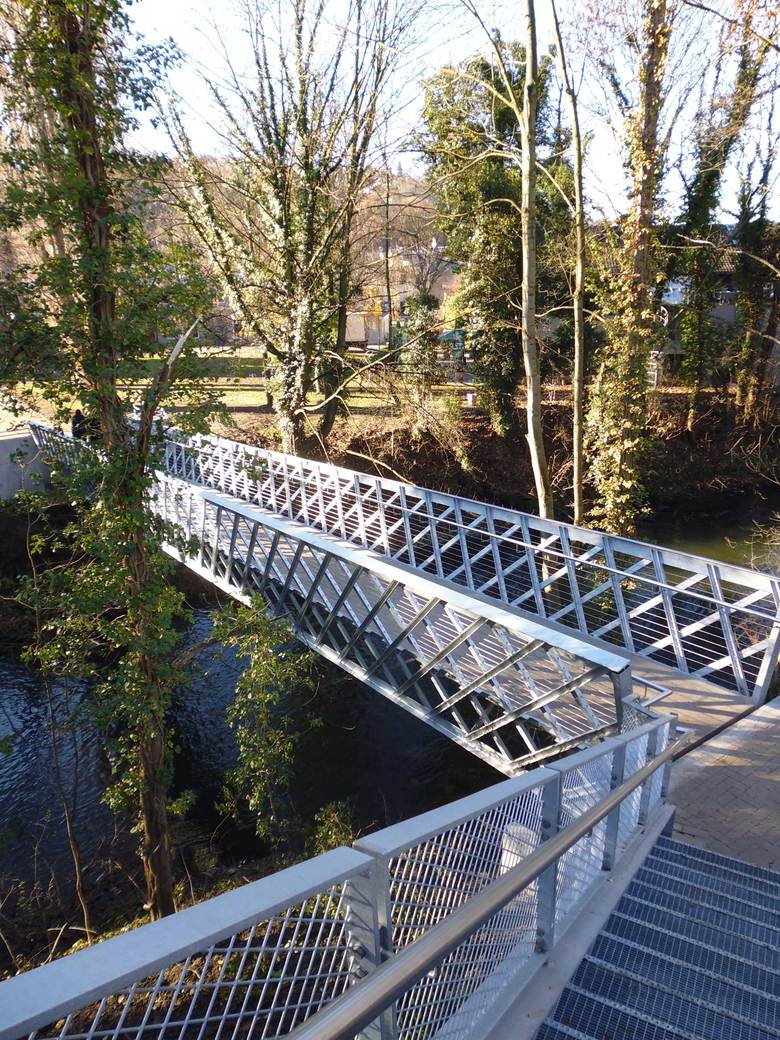

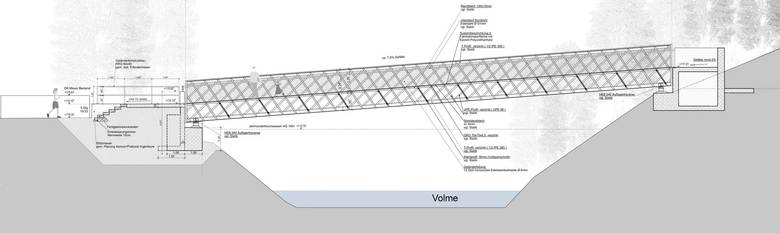

Die Konstruktion des Brückenüberbaus besteht aus zwei Stahlfachwerkträgern, welche durch eine Stahlplatte als Lauffläche für die Fußgänger miteinander verbunden sind. Die effektive Laufbreite ist 2,0m, die Gesamthöhe der tragenden Konstruktion ist 2,30m. Unterhalb der Lauffläche befinden sich Stahlprofile und Auskreuzungen zur Aussteifung der um ca. 105° aus der Horizontalen geneigten Fachwerkträger. Die Fachwerkträger dienen sowohl als tragendes Element als auch zur Absturzsicherung für die Fußgänger. Die
Brüstungshöhe beträgt 1,30m. Der einzelne Fachwerkträger setzt sich aus einem Obergurt und Untergurt bestehend aus T-Trägern zusammen. Diese werden durch schräg verlaufende und sich kreuzende U-Profile miteinander verbunden. Es ergibt sich eine äußere und eine innere Ebene, die an den Stegen der beiden T-Profile angebracht werden.
- Sede
- 58093 Hagen, Germania
- Anno
- 2013
